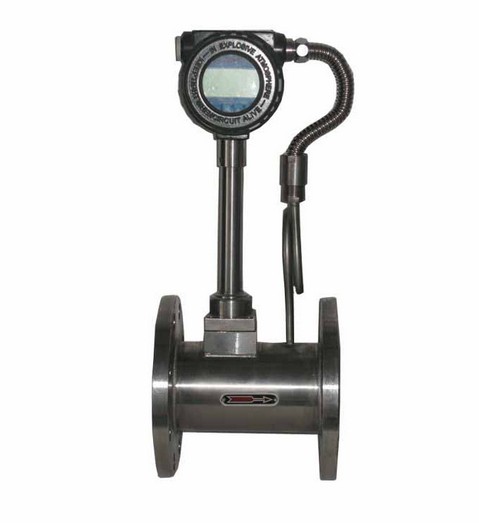

渦街流量計
|
渦街流量計流量計傳感器輸出的電壓脈沖信號送到連于一體的就地顯示儀。就地顯示儀采用新微功耗CPU，測量傳感器輸出的頻率信號，根據設定的密度，流量系數進行流量運算，現場液晶顯示瞬時流量和累計流量。采用卡門渦街原理制造，具有測量精度高、量程寬、功耗低、安裝方便、操作簡單、壓力損失小等優點，可測量工況體積流量或標準體積流量（一體化智能溫度、壓力補償），根據用戶需要，在測量工況體積流量時幾乎不受流體密度、壓力、溫度、粘度等參數的影響，可附帶脈沖或4～20mADC電流輸出功能。無可動機械零件，因此可靠性高,維護量小。采用壓電應力式傳感器，儀表參數能長期穩定。
渦街流量計產品優勢：
▲不受溫度、壓力的影響，同時不易堵，不易卡，不易結垢，耐高溫、高壓。
▲無可動部件、無空洞縫隙設計，產品無磨損、耐臟污，無需機械維修，使用壽命長。
▲采用微功耗高新技術，電池供電的現場顯示型流量計，可不斷電運行兩年以上。
▲穩壓補償一體化設計。
▲電流輸出均為電隔離型，具有良好的共模干擾抑制能力。
▲同時顯示流量值與累計流量值，不必輪流切換。
▲采用抗振探頭，有效消除外界振動影響。
▲電路采用表面貼裝工藝，結構緊湊，可靠性高。
▲采用分體式信號轉換器，電纜長達百米。
▲量程比寬達20:1。
▲安全防爆，適用于惡劣環境。
▲整體結構設計合理，動態測量范圍寬，壓力損失小。
▲采用不銹鋼材質，可適用于腐蝕性介質的測量。
▲現場液晶顯示，脈沖、4-20mA輸出或485通訊，可與工業自動化系統連接。
渦街流量計參數：
口 徑：DN15～DN3000mm
工作的公稱壓力：0.6～42MPa
正常的工況溫度：-180～ 500℃
精 度：±1.5%FS
輸出信號：4～20mA二線制；脈沖0～1000HZ；RS232/RS485(或按用戶要求協商提供)
防護等級：IP65 IP67
執行標準：企標Q/BET05-06
表頭顯示：累積流量；瞬時流量；工況溫度；工況壓力（溫壓補償式才有）；棒狀滿量程百分比；故障自檢

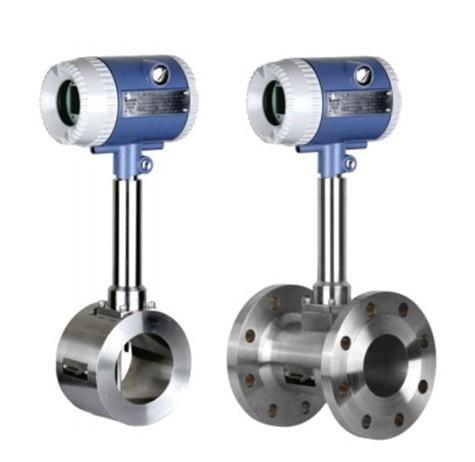

公稱通徑：卡裝式：DN15～DN300； 插入式：DN350～DN1000； 法蘭式：DN15～DN3000
渦街流量計選型：
代號 | 通徑 | 流量范圍㎡/h | |||||
CS-LUGB-25 | DN25 | 1~12（液體） | 10～100（氣體） | ||||
CS-LUGB-32 | DN32 | 1.5~23（液體） | 15~150（氣體） | ||||
CS-LUGB-40 | DN40 | 2.4~32（液體） | 22.6~150（氣體） | ||||
CS-LUGB-50 | DN50 | 4~50（液體） | 35~350（氣體） | ||||
CS-LUGB-65 | DN65 | 6.3~184（液體） | 60～600（氣體） | ||||
CS-LUGB-80 | DN80 | 10~130（液體） | 90~900（氣體） | 注：1.蒸汽流量請查看表3 | |||
CS-LUGB-100 | DN100 | 20~200（液體） | 140~1400（氣體） | 2.DN250～DN600可按客戶要求訂貨 | |||
CS-LUGB-125 | DN125 | 31~310（液體） | 220～1450（氣體） | 3.DN300以上口徑推薦使用插入式流量計可定制 | |||
CS-LUGB-150 | DN150 | 45~450（液體） | 300~3000（氣體） | ||||
CS-LUGB-200 | DN200 | 80~800（液體） | 550~5500（氣體） | ||||
CS-LUGB-250 | DN250 | 150~1500（液體） | 880～8800（氣體） | ||||
CS-LUGB-300 | DN300 | 200~2000（液體） | 1300～13000（氣體） | ||||
CS-LUGB-350 | DN350 | 100~1500（液體） | 1560～15600（氣體） | ||||
CS-LUGB-400 | DN400 | 180~3000（液體） | 2750～27000（氣體） | ||||
CS-LUGB-500 | DN500 | 300~4500（液體） | 4300～43000（氣體） | ||||
CS-LUGB-600 | DN600 | 450~6500（液體） | 6100～61000（氣體） | ||||
CS-LUGB-800 | DN800 | 750~10000（液體） | 11000～110000（氣體） | ||||
CS-LUGB-1000 | DN1000 | 1200~1700（液體） | 17000～170000（氣體） | ||||
代號 | 功能1 | ||||||
無溫壓補償 | |||||||
Y | 有溫壓補償 | ||||||
代號 | 輸出型號 | ||||||
F1 | 4-20mA輸出（二線制） | ||||||
F2 | 4-20mA輸出（三線制） | ||||||
F3 | RS485通訊接口 | ||||||
F4 | 頻率輸出 | ||||||
代號 | 被測介質 | ||||||
J1 | 液體 | ||||||
J2 | 氣體 | ||||||
J3 | 蒸汽 | ||||||
代號 | 連接方式 | ||||||
L1 | 法蘭卡裝式 | ||||||
L2 | 法蘭連接式 | ||||||
L3 | 插入式 | ||||||
代號 | 功能2 | ||||||
E1 | 1.0級 | ||||||
E2 | 1.5級 | ||||||
T1 | 常溫 | ||||||
T2 | 高溫 | ||||||
T3 | 蒸汽 | ||||||
P1 | 1.6MPa | ||||||
P2 | 2.5MPa | ||||||
P3 | 4.0MPa | ||||||
D1 | 內部3.6V供電 | ||||||
D2 | DC24V供電 | ||||||
B1 | 不銹鋼 | ||||||
B2 | 碳鋼 | ||||||
渦街流量計安裝環境要求：
盡可能避開強電設備、高頻設備、強開關電源設備。儀表的供電電源盡可能與這些設備分離。
避開高溫?zé)嵩春洼椛湓吹闹苯佑绊?。若必須安裝，須有隔熱通風措施。
避開高濕環境和強腐蝕氣體環境。若必須安裝，須有通風措施。
渦街流量儀表應盡量避免安裝在振動較強的管道上。若必須安裝，須在其上下游2D處加設管道緊固裝置，并加防振墊，加強抗振效果。
儀表安裝在室內，安裝在室外應注意防水，特別注意在電氣接口處應將電纜線彎成U形，避免水順著電纜線進入放大器殼內。
儀表安裝點周圍應該留有較充裕的空間，以便安裝接線和定期維護。
