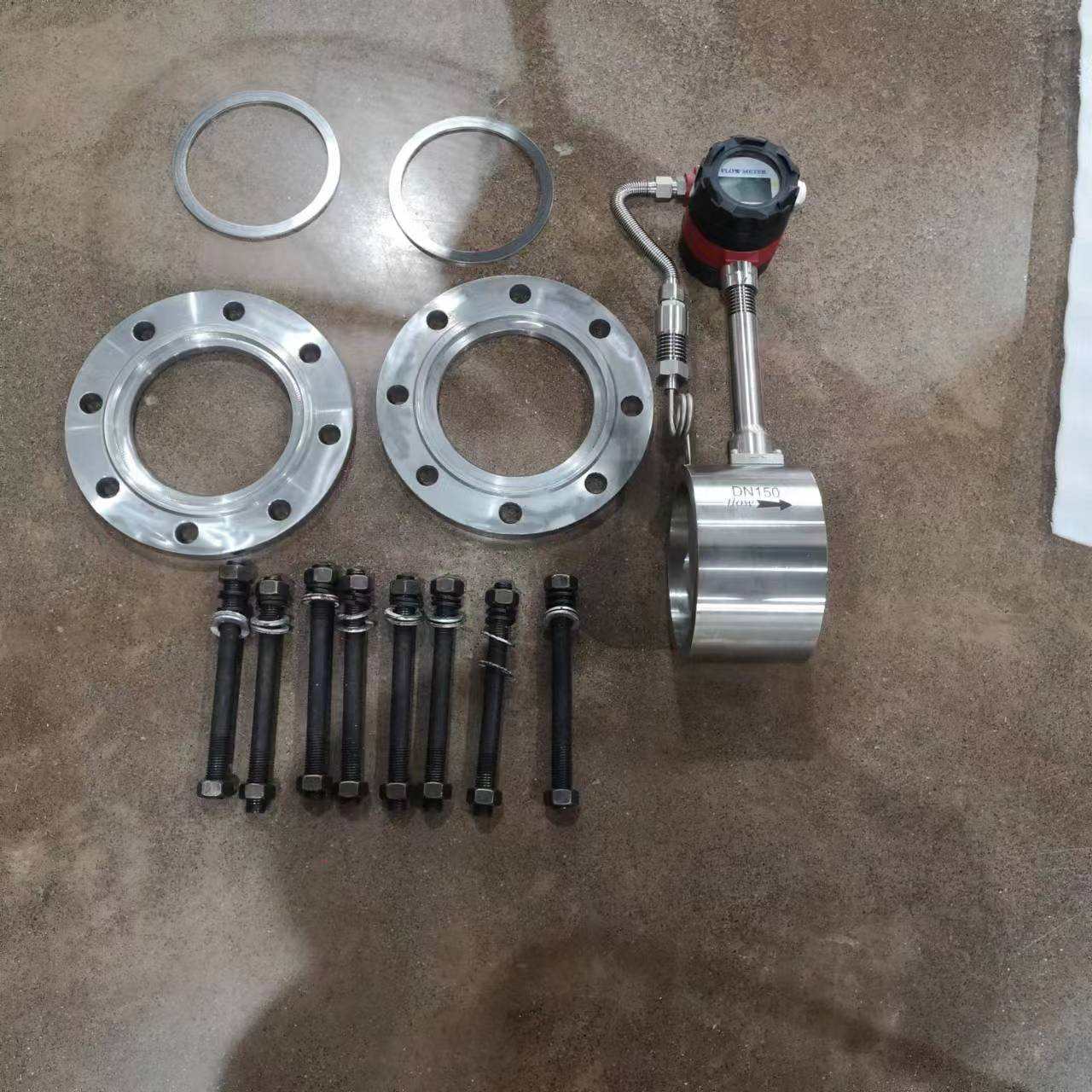

蒸汽流量計
|
蒸汽流量計介紹：
是速度式流量計的一種，它以卡門渦街理論為基礎，采用壓電晶體檢測流體通過管道內三角柱時產生的漩渦頻率，從而測量出流體的流量。采用壓電應力式傳感器,可靠性高,有模擬標準信號,也有數字脈沖信號輸出,容易與計算機等數字系統配套使用,是一種比較先進、理想的流量儀表。
蒸汽流量計產品特點:
1、安裝簡便，維護十分方便；
2、結構簡單牢固，無可動部件，長期運行十分可靠；
3、量程范圍寬，量程比可達1：15；
4、壓力損失小，運行費用低，更具節能意義；
5、里程比:20: 1；
6、檢定周期長，一般為兩年；
7、流里計配備高準確度液晶顯示屏，雙排液晶、8位數字顯示，能顯示累積流里、目舜時流里、流速、通訊地址和輸出20mA對應的大流量（可以任意設定)及流向指示；
8、可現場顯示，也可遠距離傳輸，還可與計算機控制系統聯網；
9、檢測探頭不直接接觸被測介質，性能更穩定。
技術指標：
公稱通徑：15,20，25,32，40，50，65，80，100，125，150，200，250，300，(300～1000插入式)
公稱壓力(MPa)：DN25-DN200 4.0(4.0協議供貨)，DN250-DN300 1.6(1.6協議供貨)
介質溫度(℃)：壓電式：-40～260，-40～320；電容式： -40～300, -40～400，-40～450（協議訂貨）
本體材料：1Cr18Ni9Ti，(其它材料協議供貨)
允許振動加速度：壓電式:0.2g，電容式:1.0～2.0g
準確度：±1.5%R，±1FS；插入式：±2.5%R，±2.5%FS
范圍度：1：6～1：30
供電電壓：傳感器：+12V DC，+24V DC；變送器：+12V DC ，+24V DC；電池供電型：3.6V電池
輸出信號：方波脈沖(不包括電池供電型)：高電平≥5V，低電平≤1V；電流：4～20mA
壓力損失系數：符合JB/T9249標準Cd≤2.4
防護等級：普通型IP65，潛水型 IP68
環境條件：溫度-20℃～55℃，相對濕度5%～90%，大氣壓力86～106kPa
適用介質：氣體、液體、蒸汽
傳輸距離：三線制脈沖輸出型：≤300m，兩線制標準電流輸出型 (4～20mA)：負載電阻≤750Ω
渦街流量計選型表：
型號 | 通徑 | 流量范圍m3/h | |||||
CS-LUGB-25 | DN25 | 10~60 | DN300以上推薦使用插入式流量計 | ||||
CS-LUGB-32 | DN32 | 13~130 | |||||
CS-LUGB-40 | DN40 | 25~180 | |||||
CS-LUGB-50 | DN50 | 35~350 | |||||
CS-LUGB-65 | DN65 | 50~500 | |||||
CS-LUGB-80 | DN80 | 80~800 | |||||
CS-LUGB-100 | DN100 | 120~1200 | |||||
CS-LUGB-125 | DN125 | 150~1500 | |||||
CS-LUGB-150 | DN150 | 320~3200 | |||||
CS-LUGB-200 | DN200 | 560~6000 | |||||
CS-LUGB-250 | DN250 | 890~9000 | |||||
CS-LUGB-300 | DN300 | 1360~14000 | |||||
代號 | 功能1 | ||||||
N | 無溫壓補償 | ||||||
Y | 自帶溫壓補償一體式 | ||||||
代號 | 輸出型號 | ||||||
F1 | 脈沖信號 | ||||||
F2 | 4-20mA輸出（二線制） | ||||||
F3 | RS485通訊接口 | ||||||
代號 | 被測介質 | ||||||
J3 | 氣體（注明氣體名稱） | ||||||
代號 | 連接方式 | ||||||
L1 | 法蘭卡裝式 | ||||||
L2 | 法蘭連接式 | ||||||
代號 | 功能2 | ||||||
E1 | 1.5級 | ||||||
| E2 | 2.5級 | ||||||
P1 | 1.6MPa | ||||||
P2 | 2.5MPa | ||||||
P3 | 4.0MPa | ||||||
D1 | 內部3.6V供電 | ||||||
D2 | DC24V供電 | ||||||
B1 | 不銹鋼 | ||||||
B2 | 碳鋼 | ||||||

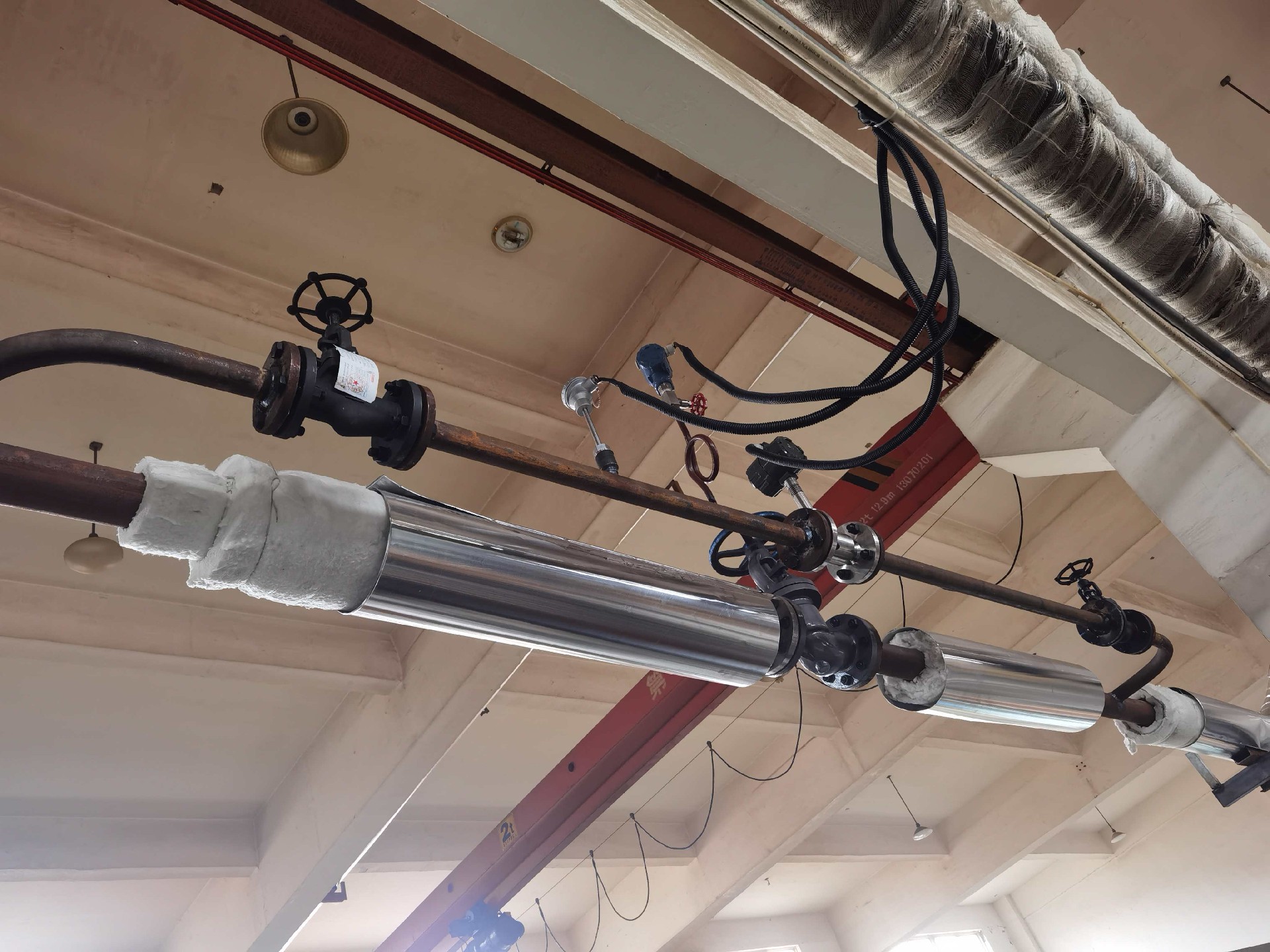

安裝要求：
1、儀表可安裝在室內或室外。如安裝在地井里，且有水淹的可能，應選擇潛水型傳感器或變送器。
2、儀表在管道上可以水平，垂直或傾斜安裝，但當測量液體時，管道內必須充滿液體。因此在垂直或傾斜管道上安裝儀表，液體的流動方向應自下向上。
3、儀表的上游側和下游側應留有較長的直管段，要求的上下游直管段長度隨管道狀況不同而異。儀表的上游應盡量避開安裝調節閥或半開閥門，應將調節閥或半開閥門安裝在流量計下游5D以后。
4、安裝儀表的管道內徑必須與流量計內徑一致，否則必須變徑。
5、在設計管道時，傳感器或變送器的上端zui少應留500mm的空間，以方便調試和檢修。
